高樓幕牆為什麽不怕台風?季華帶你了解幕牆(轉中國幕牆網)

  • By:季華鋁材
  • 2022-10-21
  • 11307

(文章轉自中國幕牆網)

在高樓大廈,幾百米的建築,這麽高空的地方,建築物不怕台風嗎,特别是國内外沿海地區,總是受到台風的侵擾,下面季華帶你來認識,幕牆的抗風技(jì )術和防止台風技(jì )術。

 -------------------------------------------幕牆經受強台風的考驗------------------------------------------------

隻要按照規範正确進行設計和施工的幕牆,可以抵抗強台風的襲擊

  2018年9月16日,超強台風山竹在珠三角登陸,廣州、深圳、珠海的建築幕牆經受了一次嚴峻的考驗。這次台風最大風力達到14至16級,遠遠超出了幕牆設計的标準。

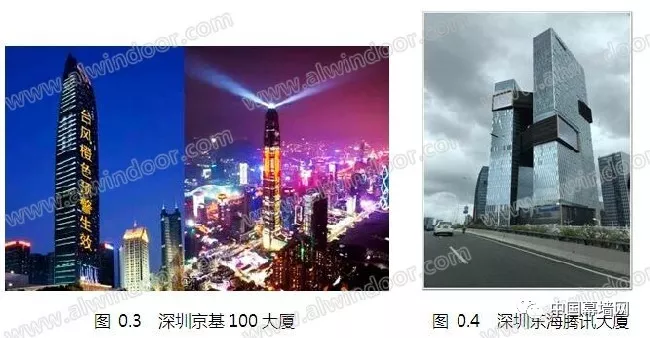

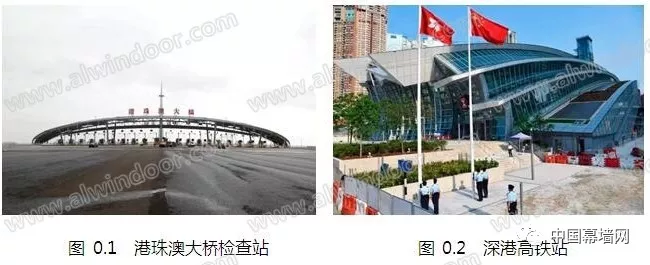

  在這次超強台風中,絕大多數幕牆表現是良好的,在遠超設計風力的強風吹襲下,幕牆沒有破損或者破損輕微(圖 0.1至圖0.4)。

其中,在設計和建造過程中最令人擔心的幾棟特殊建築幕牆,表現出極為良好的抗風能力,使我們深深認識到:認真設計,認真施工,可以大大提高建築幕牆的抗風能力。

  1. 超高建築

  深圳平安金融中心,600m高,明框幕牆,不鏽鋼闆豎向線條(圖0.5)。此外如廣州塔(600m),廣州東塔(528m),廣州西塔(432m),深圳京基100(412m),深圳地王大廈(350m)等均未發生強風産生的破損。

  2. 超高陶闆裝飾線條

  廣州周大福中心(廣州東塔,528m),豎向采用空心陶闆裝飾線條,安裝到500m以上的高空,這是世界獨一無二的,由于事先采取了特殊的加強措施,這種脆性的材料在強風中安全無恙(圖 0.6)。

  3. 世界最高的隐框玻璃幕牆

  廣州國際金融中心(廣州西塔,432m),玻璃單元闆塊最大1.5mX6.0m,重600kg。全隐框幕牆,世界第一高。采用了高強結構膠。山竹台風中表現良好,無損害(圖 0.7)。

1 風力對建築幕牆的作用

  1.1 風力沿建築表面的分布

  作用在建築物表面風力大小與風速的平方成正比。2016年9月,莫蘭蒂台風在廈門登陸,風速達48m/s,換算風荷載達 1.44kN/m2,為廈門按規範設計風力的 1.8 倍。

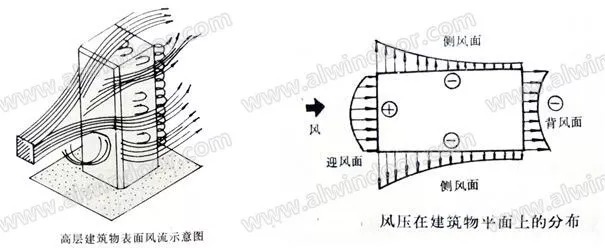

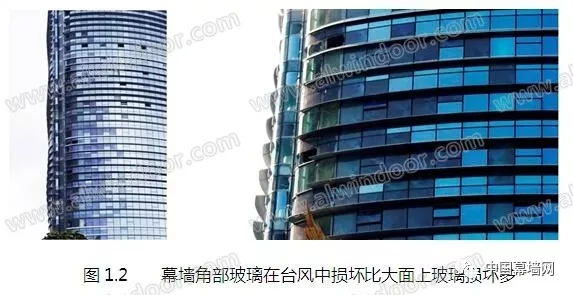

  作用于建築物表面,即幕牆上的風力不是均勻分布的。在水平面上,建築物的角部幕牆受到的風力比大面上的風力要大得多(圖1.1)。莫蘭蒂台風中,許多幕牆角部附近的玻璃損壞比大面上的玻璃要多(圖1.2)

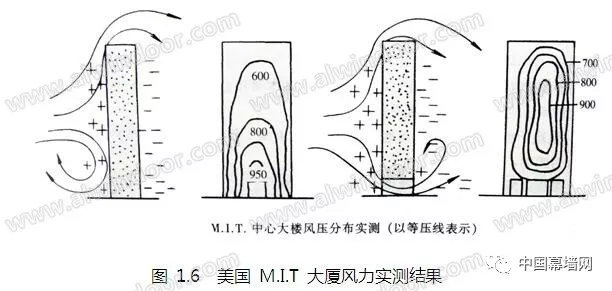

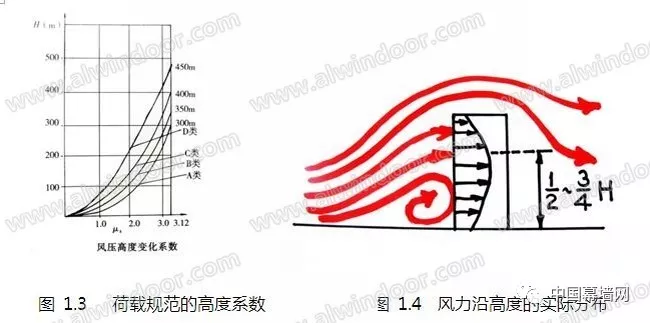

       沿幕牆高度方向,風荷載總的趨勢是随着高度加大而逐漸加大。所以荷載規範給出的風荷載高度系數是沿高度逐漸加大的(圖1.3)。但實際上由于氣流在建築物頂部可以較順利地滑過,頂部的風力反而減少(圖1.4)。風力現場實測表明:風力的最大值不在幕牆的頂點,而在幕牆的 1/2 至 3/4 高度上。

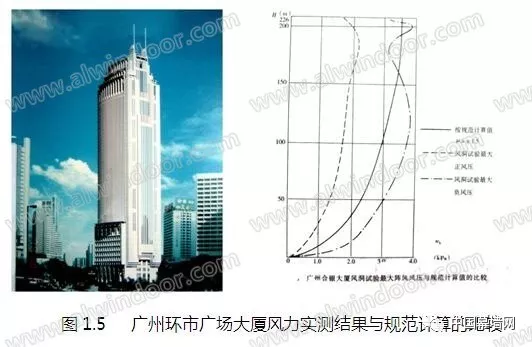

       圖 1.5 為廣州環市廣場大廈(220m,石材幕牆)在風洞試驗中的風力沿高度分布的實測結果。實測數據表明頂部風力分布與規範給出的分布是有差别的。

圖1.7 為廈門中綠大廈玻璃幕牆在莫蘭蒂台風中損壞玻璃沿高度的分布,損壞最多的部位是幕牆的中高部分。

  1.2 狹縫效應

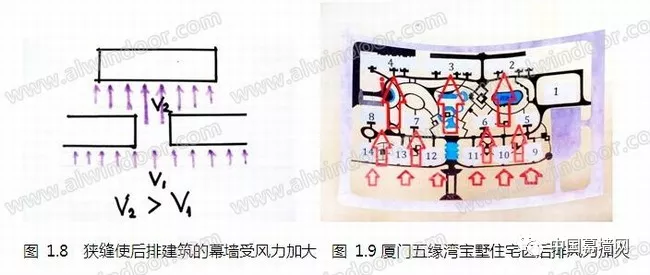

  空氣通過相鄰建築物之間的狹縫時,風速會相應加大(圖 1.8)。這就使得狹縫兩側和正對狹縫後排的建築幕牆受到更大的風力作用,發生更嚴重的風力破損。

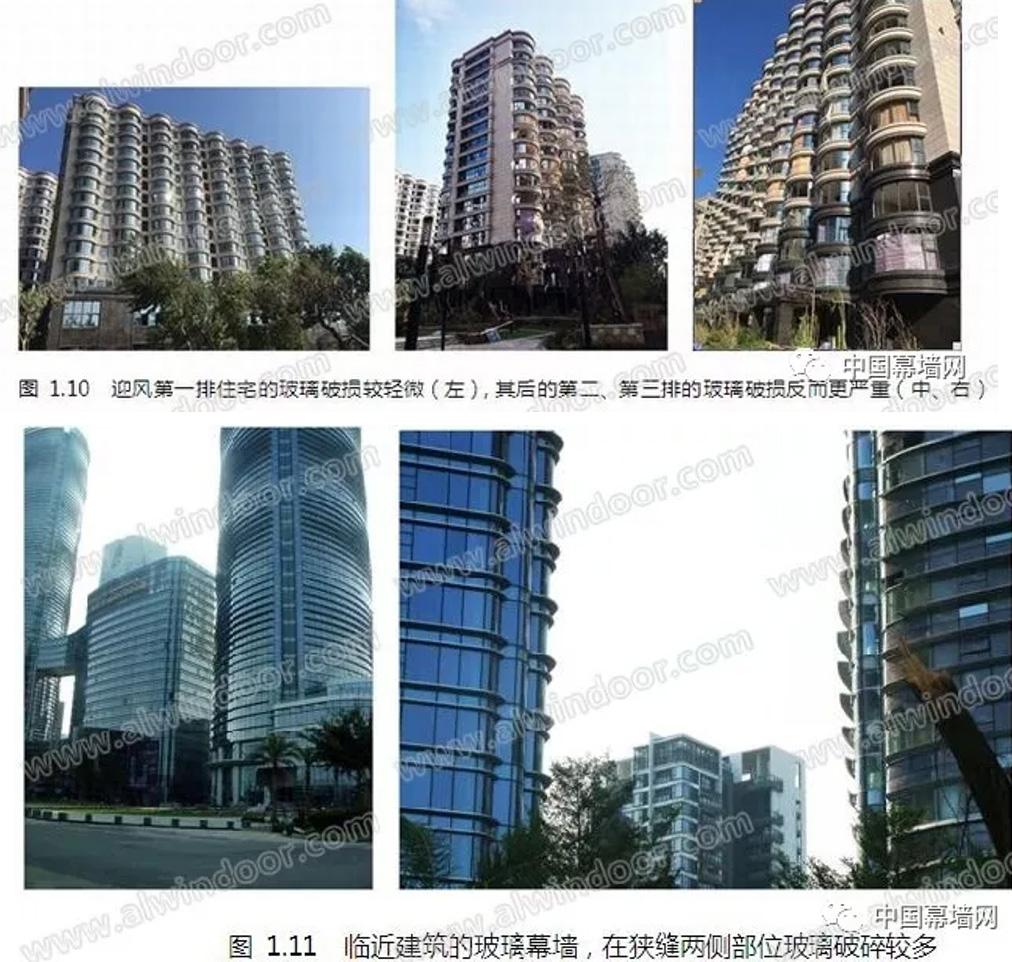

圖1.9 為廈門寶墅住宅區,第一排住宅正對大海,直接受到登陸台風的襲擊。但是台風過後,第一排首當其沖的住宅玻璃破碎較少,而第二排、第三排住宅樓的門窗玻璃破損要嚴重得多(圖1.10)。

1.3 幕牆構件的風振疲勞

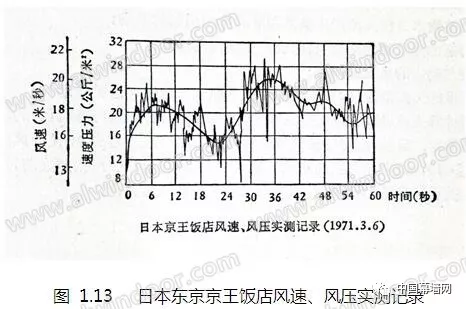

  風力的大小随時間不斷變化,幕牆構件受到的風荷載也在急速變化(圖 1.11)。幕牆構件的荷載是脈動的、疲勞的荷載。

在幕牆生存期内(30至50年),幕牆構件受到的疲勞次數可以達到10萬到100萬次。因此,面闆、結構膠、連接件和支承結構的耐疲勞性能要充分注意。

2 設計風荷載

2.1 幕牆設計風荷載首先按規範計算

  作用在幕牆上的風荷載首先應按《建築結構荷載規範》進行計算。按50年一遇取用當地的基本風壓,選取相應的體形系數、高度系數和風振系數,計算風荷載的标準值,并考慮超載系數1.4 計算其設計值。這是幕牆設計的最基本依據。

 風洞試驗是重要的設計手段

  實際建築物外形往往比較複雜,附加裝飾較多,超出規範的常規範圍;加之臨近建築的影響往往需要考慮,這時風洞試驗就成為重要的設計手段。近年來我國建成了許多建築風洞,适應工程建設的需要。

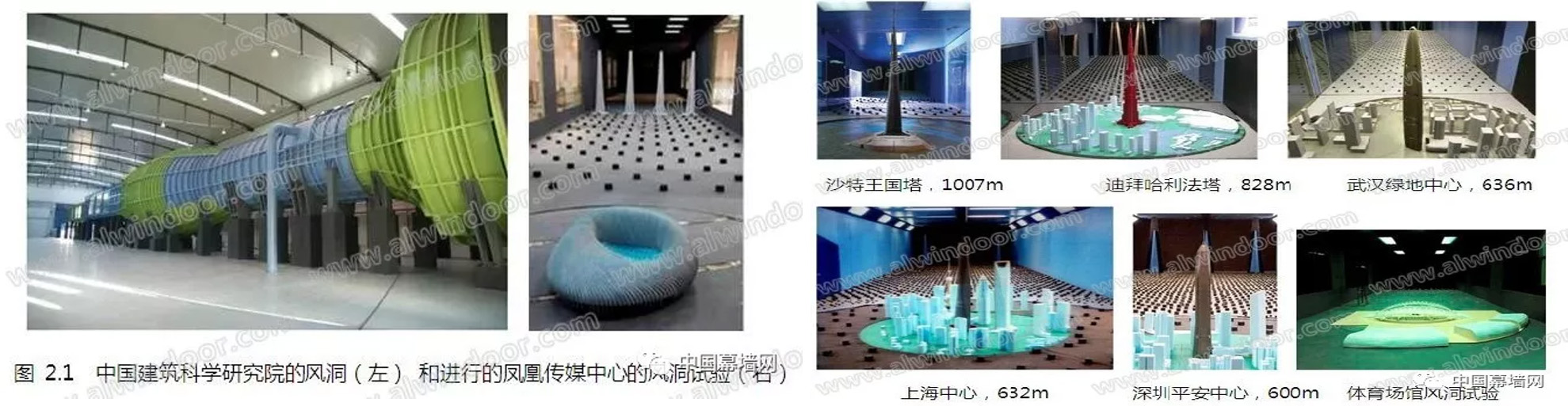

圖 2.1 為中國建築科學研究院的建築風洞,其試驗段的截面為6.5m X 3.5m,可以适應大比例建築模型實驗的需要。

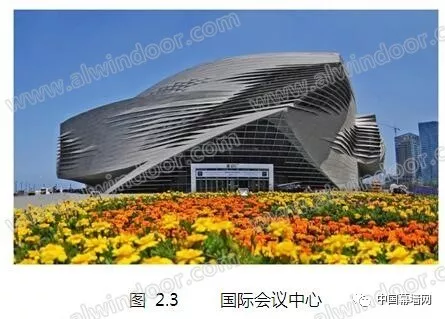

圖2.2 為國内外一些大型工程的風洞試驗,試驗結果為這些工程的主體結構和幕牆設計提供了重要的依據。

2.2 風洞試驗結果的分析判斷

        風洞試驗結果是幕牆抗風設計的重要依據,但要用好這些試驗結果,必須對試驗數據進行分析判斷。

     首先,風洞試驗設備是大型、複雜的試驗系統,其可靠性取決于運行技(jì )術和良好的維護。事實上,往往同一個工程在不同的風洞試驗室進行試驗,其結果會有明顯差别。因此重大、複雜的工程宜在兩個以上的試驗室進行試驗。上海市明确要求 300m 以上的超高層建築應在兩個不同的試驗室進行風洞試驗。

      第二,建築物不同于火箭、飛機、汽車,其體量巨大,進行風洞試驗時模型比例較小,一般單體試驗為 1/100 至 1/250;群體風環境試驗的比例更小到 1/500 至 1/2000。因此這種小比例模型難以表達原建築的建築細部,而且其結果的相似性和模拟可信度也難以确定。

      第三,風洞試驗測量的數據并不是直接用于實體工程的風荷載,從測量的數據到設計用的風荷載,中間要經過多次轉換,用到許多轉換系數,轉換過程人為因素會有一些影響。

      試驗者的工程經驗和直覺判斷非常重要。因此純學術型的風洞實驗室往往提交出偏離實際的實驗結果。重要工程的風洞試驗宜在有較多工程經驗的風洞實驗室進行。



    由這個數值達到按規範計算風荷載值的 3 倍,也達到周邊臨近點試驗值的3.5倍以上。從工程經驗來看,這是不可能的。因此經過細緻分析,舍棄了這些奇點的不合理峰值。

  所以, 《玻璃幕牆工程技(jì )術規範 JGJ 102》 和 《金屬與石材幕牆工程技(jì )術規範 JGJ 133》 中,沒有采用“按照風洞試驗數據進行幕牆設計”的表達方式。

3 防止台風對幕牆的二次破壞

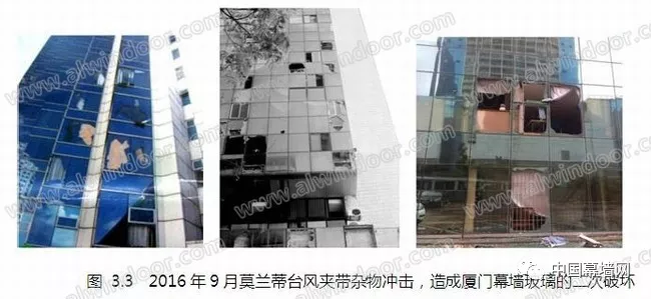

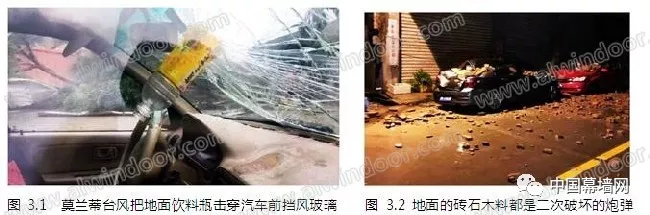

   3.1 台風對幕牆玻璃的二次破壞,台風中幕牆玻璃的破損,除直接被風力壓碎以外,還有許多玻璃面闆是因為被台風卷起、夾帶的雜物擊碎的。這些沖擊碎物,一些來自地面,磚石、棍棒等被強大的風力擡升,撞向玻璃幕牆;還有一些是建築幕牆高處破損後,破碎的構件被台風夾帶,撞擊較低處的玻璃面闆,造成二次傷害(圖3.1 - 圖3.4)。

3.2 抗台風玻璃和抗台風幕牆門窗

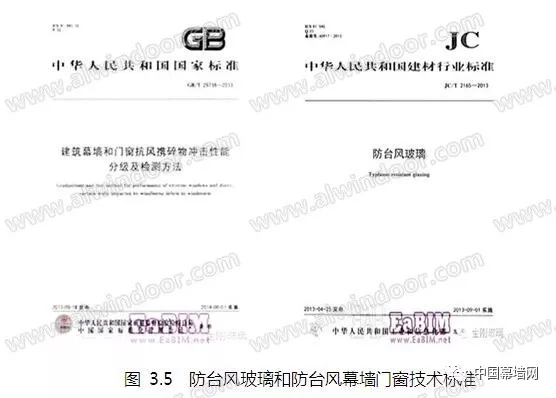

  抗台風玻璃是加強型夾膠玻璃,能耐受風持雜物的沖擊,沖擊後能保持玻璃的完整性和門窗幕牆的建築功能。重要的工程,玻璃破碎後會産生重大損失的工程,可以采用防碎物沖擊玻璃(防台風玻璃)及其門窗産品(圖 3.5)。

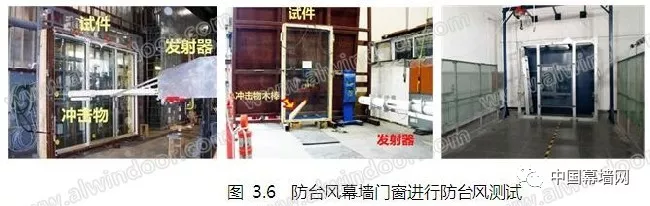

  防碎物沖擊玻璃可以是高強單片玻璃、夾膠玻璃或夾膠中空玻璃。根據需要防止的雜物的種類和大小,選用防台風玻璃的等級,決定玻璃的厚度和構成,并通過試驗加以驗證(圖 3.6)。

GB/T29738《建築幕牆和門窗抗風攜碎物沖擊性能分級及檢測方法》中,規定按照不同的發射物和發射速度将門窗幕牆的抗飓風級别分為A、B、C、D、E五個級别。 測試樣品在通過發射物沖擊測試後還必須通過次正、負壓各4500次、共計9000次的循環風壓試驗。試驗後門窗玻璃應保持完整,不能被發射物穿透,也不能産生可使76mm直徑球體通過的開口及長度超過130mm的裂口。

  我國如金剛玻璃公司等廠家從2005年開始防台風攜碎物玻璃的研發工作,已經可以提供防台風玻璃和采用防台風玻璃的門窗系統。 通過國内外防台風實驗室檢測,國産防台風玻璃和防台風門窗系統産品的防沖擊性能可以達到和超過最高級别 E 級的要求。

4 大尺寸玻璃的抗風能力



  4.1 許多幕牆工程采用大尺寸玻璃



  由于建築功能和建築藝術的需要,許多幕牆工程采用了大尺寸玻璃。

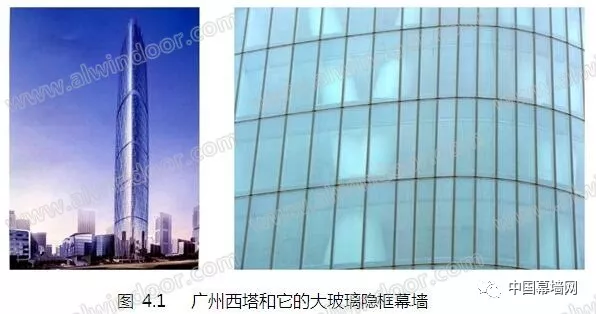

  廣州西塔是世界最高的隐框幕牆(2008年建成),高度432m(圖4.1)。玻璃4.5米X1.5米,6.0米X1.5米,玻璃配置:(8mm+1.52PVB+8mm)+12A+10mm。 玻璃采用半鋼化。最大玻璃闆塊面積達 9 m2,重量達600kg。全部玻璃采用高強結構膠與副框粘結。至今已經10年,多次台風吹襲,大玻璃安全可靠。

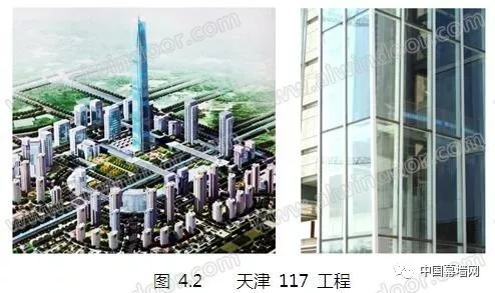

天津 117 工程,高度597m。玻璃尺寸為1.5m X 6.0m,面積達 9.0m2。玻璃:超白、Low-E、中空、外片PVB夾膠半鋼化 、内片鋼化。 标準層: ( 8 + 1.52 PVB + 8 )+12A + 8;高空大堂層(32、63、94、115、116層):( 8 + 1.52 PVB + 8 )+ 12A + 10( 12)。

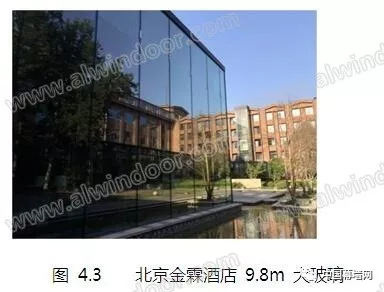

北京金霖酒店采用懸膜中空玻璃,内外均為12mm 鋼化玻璃,尺寸達到 2m X 9.8m(圖 4.3)。

目前,中國是世界超大玻璃的供應國,可以生産最大尺寸為18m X 4m,厚度達25mm的超大玻璃;并對長達 18m 的玻璃進行鋼化、夾膠、熱彎和中空等深加工。各國蘋果店的超大夾膠玻璃都是北玻供貨的

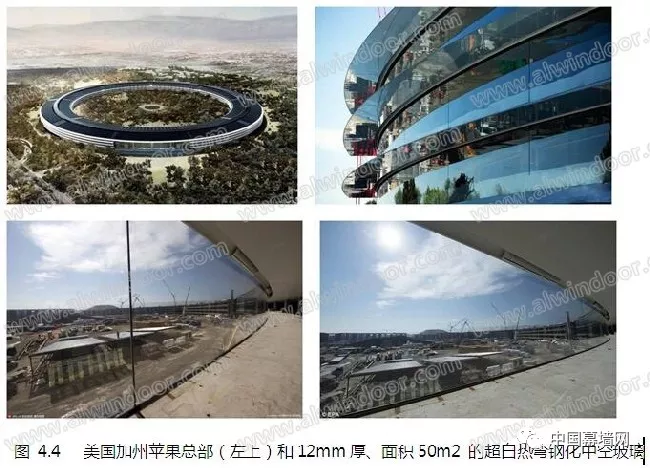

美國加州的蘋果總部為直徑 500m 的環形辦公樓,4層,玻璃幕牆總長度達6000m(圖4.4)。

  玻璃類型:超白,Low-E 鋼化,熱彎,中空 ;玻璃尺寸:15m X 3.3m;玻璃面積:50㎡ ;

  玻璃配置: 12mm+16mmAr+12mm。 全部大玻璃由中國供應或由在德國的中國設備生産。

4.2 超大玻璃的尺寸應由安全條件決定

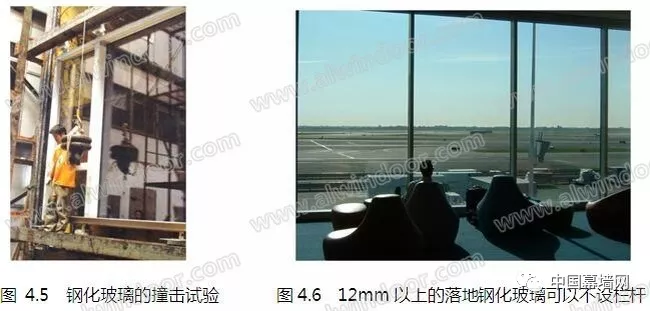

  超大玻璃是否安全首先要考慮對于人身撞擊是否安全。試驗證明,厚度為10mm及以上的鋼化玻璃,不會因人身撞擊而破碎,厚度 12mm 及以上的落地鋼化玻璃也可以不設置防護欄杆(圖 4.5、圖4.6)。

      所以,采用厚度10mm及以上的鋼化玻璃及鋼化中空玻璃時,不必因考慮人身安全而對玻璃尺寸限制過嚴。

5 提高玻璃幕牆的抗風能力

構造措施是提高玻璃幕牆抗風能力,确保玻璃幕牆在台風襲擊時安全工作的重要手段。以下這些做法是幕牆設計時應予注意的。

  1. 中空玻璃的二道密封膠要采用矽酮結構膠。結構膠寬度通過風荷載計算決定,最小 7mm。

  2. 開啓扇要妥善處理,面積不宜大于 1.5㎡ ,挂鈎要有足夠入槽深度,要有限 位裝置。

  3. 明框壓闆厚度不小于2.0mm。

  4. 幕牆下方設隔離帶,入口設雨棚。

  5.1 正确采用中空玻璃二道密封膠

  中空玻璃二道密封膠粘結前後玻璃。在明框玻璃闆塊中由于有金屬壓條固定,風力和地震力由壓條承受,二道密封膠不承受外力,所以可采用聚硫膠。

  隐框幕牆、半隐框幕牆、全玻幕牆和點支承幕牆的中空玻璃,二道密封膠是要承受風力和地震力的,隐框幕牆和半隐框幕牆的中空玻璃,二道密封膠還要承受外片玻璃的自重。所以必須采用矽酮結構密封膠。鋼爪、夾闆支承的點支玻璃,離開支點較遠的部位,二道密封膠也要部分受力,也要采用矽酮結構密封膠作為中空玻璃的二道密封。

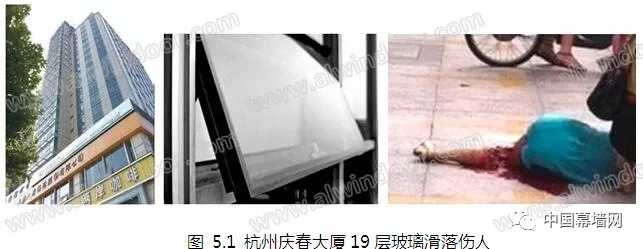

  2011年,杭州慶春大廈發生19樓外玻整片墜落重傷行人的事件。這是由于業主自行決定将部分固定玻璃闆塊改為開啓窗,交由非專業門窗廠施工。違反隐框中空玻璃二道密封膠必須用矽酮結構膠的規定,竟然采用聚硫膠,導緻外片玻璃整片滑落,砸斷行人小腿導緻截肢。經檢查,膠與鋁框接觸面光滑、潮濕,玻璃是在風力作用下整體滑落(圖5.1)。

二道密封膠的寬度要由隐框、半隐框中空玻璃的荷載、尺寸,通過計算決定。并且不得小于 7 mm。

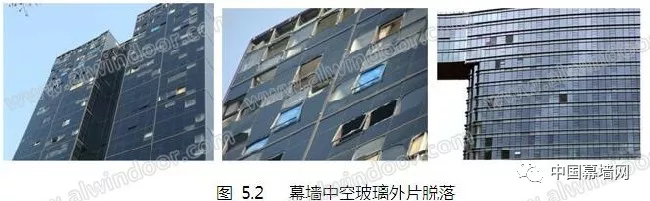

  由于中空玻璃二道密封膠的質量問題,2016年9月莫蘭蒂台風中,廈門有些幕牆中空玻璃的外片掉落(圖5.2)。

5.2 活動開啓扇

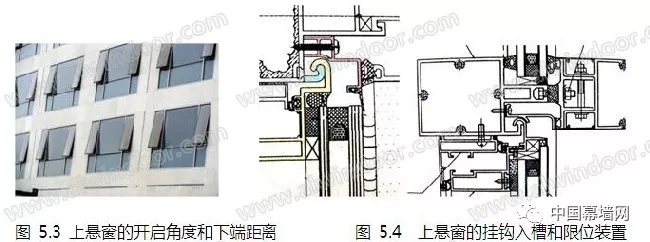

  玻璃幕牆的活動開啓扇不應采用外開平開窗,外開窗容易被大風吹落;也不應采用推拉窗,推拉窗密封性能差,大雨大風中易漏風滲水。目前廣泛采用上懸外開窗。上懸窗的開啓角度不應大于30度,下端開啓距離不應大于300mm (圖5.3)。

  上懸窗的挂鈎應有足夠的入槽深度,并設有金屬的限位防脫鈎裝置(圖5.4)。

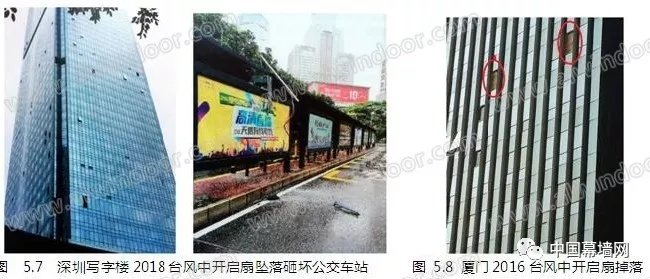

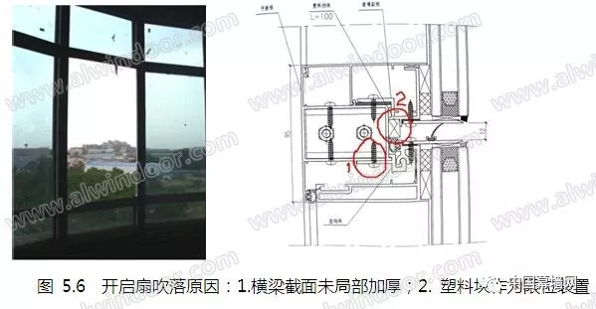

在台風吹襲下,開啓扇墜落的事件更容易發生,合理進行開啓扇設計,确保開啓扇安全尤為重要(圖5.7、圖5.8)。

5.3 隐框玻璃的壓塊

  隐框玻璃闆塊的副框由壓塊、螺釘連接到鋁橫梁和鋁立柱上,玻璃面闆的風荷載要由壓塊、螺釘傳遞到支承結構上,所以壓塊和螺釘的受力應加以計算,且間距不大于300mm。

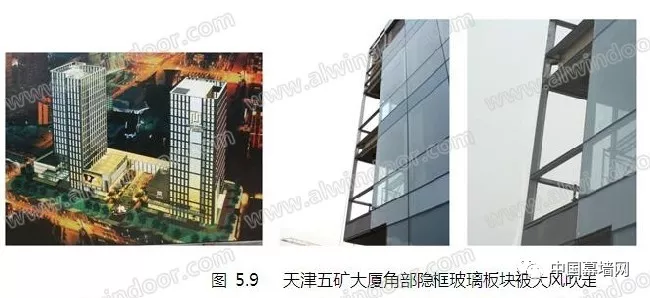

  天津五礦大廈隐框玻璃幕牆的角部玻璃闆塊,2010年3月,幕牆玻璃正在安裝中,由于等待修改設計,角縫處附框懸空,尚未固定,四邊支承闆成為一個長邊自由、三邊簡支闆。 當晚刮8級大風,現場未封閉,玻璃正反面均受大風長時間作用。大塊的玻璃連框拔出,整塊掉落。小尺寸玻璃未出問題(圖5.9)。

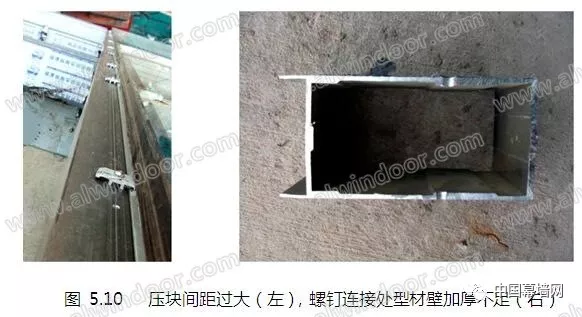

隐框玻璃幕牆角部闆塊超大,面積達7平方米,邊長達3.2米,附框相對薄弱,易變形。施工過程,外部未封閉。遇8級以上大風,闆腹背均受大的風力;尤其位于銳角角區,風力更大。壓塊間距過大,每個壓塊受力太大,而固定螺釘部位型材壁厚加厚不足,風反複作用,螺釘孔晃大,螺釘終于逐個拔出,玻璃連框整塊掉下(圖5.10)。

6 提高鋁闆幕牆的抗風能力

  6.1 台風中鋁闆幕牆表現總體良好

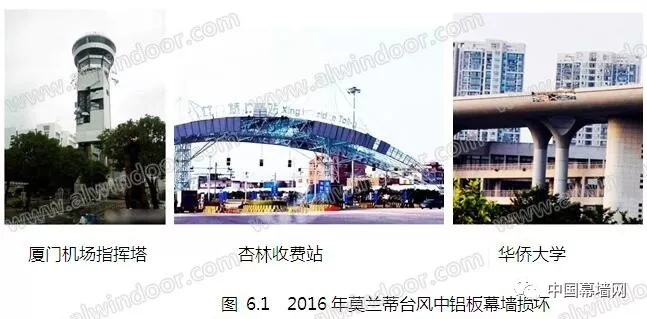

  在2016年莫拉蒂台風和2017年天鴿台風中,廈門和珠海的鋁闆幕牆抗風能力總體良好,鋁闆幕牆損壞不多(圖6.1)。采用鋁闆幕牆的工程,在這次台風中損害較少。鋁闆的闆塊是折邊的,通過角碼、螺釘與橫梁、立柱連接,工作比較可靠。



  發生風損壞的原因通常是折邊過少,螺釘開孔過分靠近闆邊緣,風力作用下闆邊撕開。還有就是角碼距離過大,螺釘連接處鋁型材沒有局部加厚,螺釘拔出,連接失效。

但是,既然發生了損壞,就有必要進一步提高鋁闆幕牆的抗風能力

6.2 鋁闆折邊要有足夠寬度,螺釘孔離闆邊有足夠距離

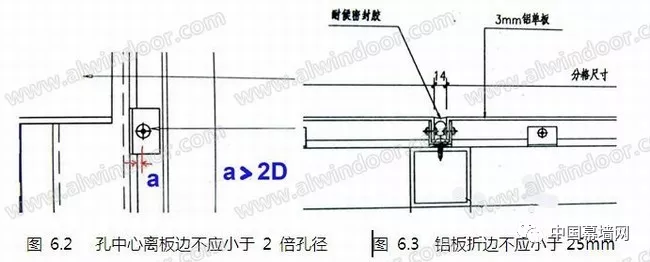

  螺釘孔離開鋁闆的闆邊要有足夠的距離,避免在拉力作用下鋁闆被撕開。孔中心點至闆邊的距離不應小于 2 倍的孔徑(圖6.2)。為此,折邊鋁闆的折邊寬度不應小于25mm(圖6.3)。

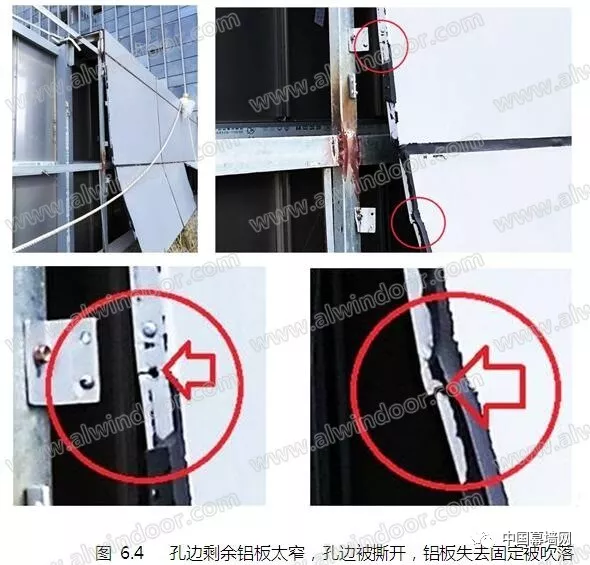

圖6.4為在莫蘭蒂台風中吹落的鋁闆,明顯是由于孔邊剩餘鋁闆太窄,孔邊被撕開,鋁闆失去固定而吹落。

6.3 面闆的厚度要适應連接構造

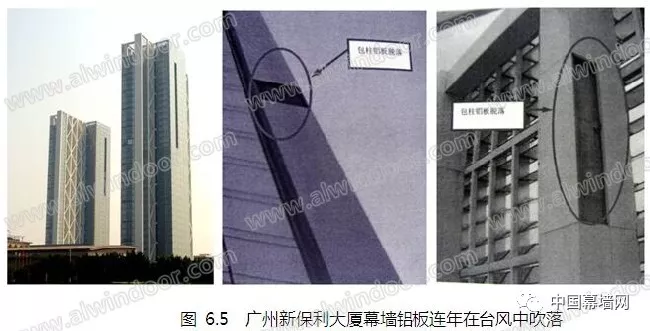

  選用非常規的面闆連接構造時,面闆的厚度要與連接構造相适應,未經試驗驗證确保安全,不要随意改動。廣州新保利大廈自2007年建成以來,連年在台風中鋁闆被吹落,不得不從新改造(圖6.5)。

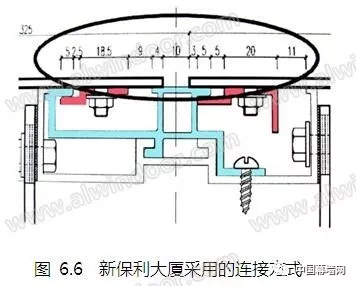

本工程采用白色單層鋁闆,2007-2012年,每年在台風中都有闆塊吹落。鋁闆與鋁橫梁立柱的連接采用歐洲的平闆開縫、種釘挂鈎的方式(圖6.6)。



      這種連接方式要求鋁面闆厚度不小于 5mm ,使面闆有足夠的剛度,防止大風下産生過大變形,避免挂鈎轉動拔出,保證挂鈎工作可靠。但是本工程自行将闆厚更改為 3mm ,面闆在大風中變形過大,挂鈎滑出,面闆吹落。到2012年,隻得拆除全部鋁面闆,改為國内傳統的折邊連接方式。



--------------------------------------------------------7 結語---------------------------------------------------------

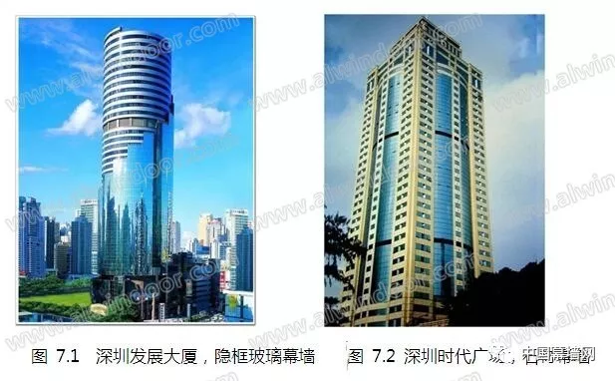

  曆史的經驗證明,隻要嚴格按照幕牆規範進行設計和施工,建築幕牆在台風中的表現是良好的,是經得起台風的考驗的。(圖7.1)為深圳發展中心,1987年建成,内地第一座隐框玻璃幕牆。至今30年,經曆多次強台風,完好無損。(圖7.2)為深圳蛇口新時代廣場,高175m,為内地第一座超過100m的石材幕牆,位于海邊風口,1997年建成。 30mm厚花崗岩闆,通槽長挂闆連接。20多年來,經受多次超強台風襲擊,無損壞。

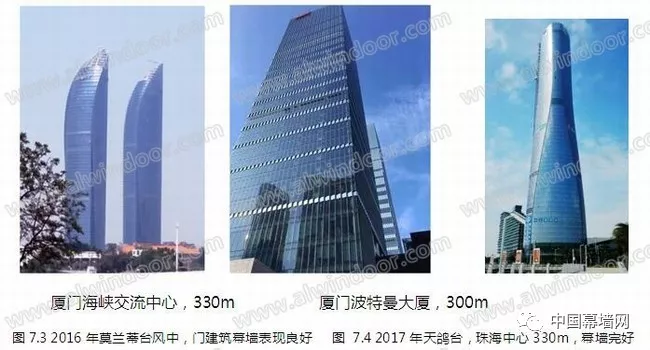

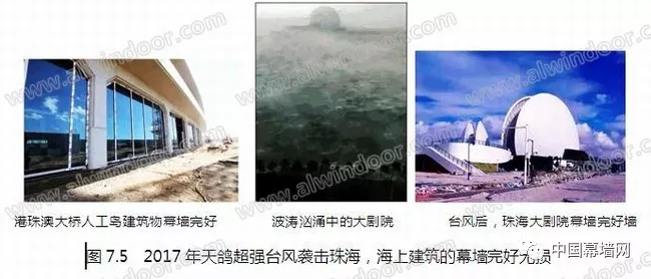

  2016年百年不遇的強台風莫蘭蒂襲擊廈門,風力大大超出了設計标準,但是絕大部分幕牆完好無損;2017年超強台風天鴿襲擊珠海,港珠澳大橋人工島、珠海大劇院等海上建築的幕牆處于波浪滔天的包圍之中,台風過後安然無恙(圖7.3)。





  按幕牆規範認真進行設計,嚴格進行施工,就能确保建築幕牆的質量,确保幕牆在設計标準的大風作用下的安全。
