※鋁的認識：鋁材擠壓模具的規格和報價※

鋁材擠壓模具的規格和報價

一、開模模具費怎麽計算

客戶提出需要買一種型号的鋁材的時候，鋁型材模具費用是怎麽計算?鋁型材擠壓模具種類不同，模具結構組合設計不同，所以價格也不同。

(一)看結構

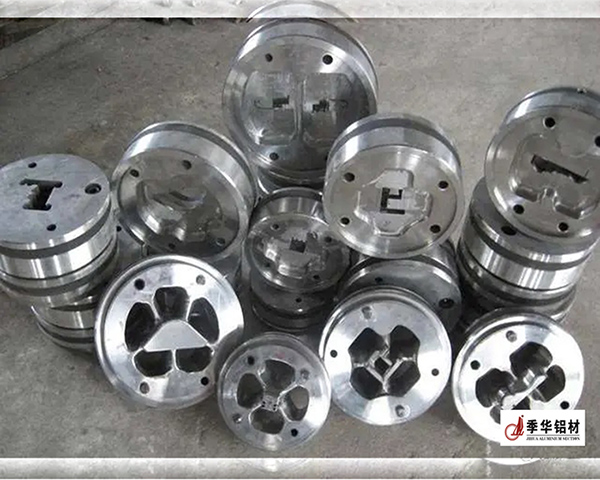

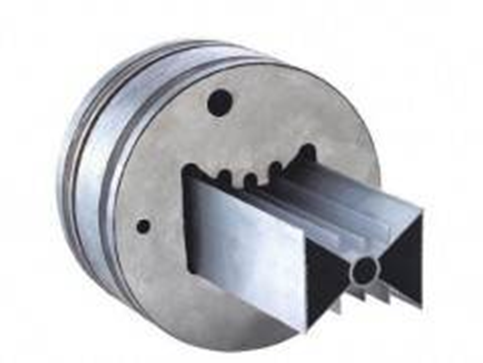

鋁型材模具分為平模和分流模,還有一種整體模具用于無縫管的擠壓生産，這種比較少。我們今天着重講平模和分流模,平模用于沒有腔體的型材，分流模用于有腔體的型材。分流模是有上下兩片模具組合起來的，所以價格要貴一些。

(二)型材大小不同

截面越大的型材模具也有越大，鋁型材模具的材質-般是H13鋼， 模具越大價格也就越高。也就是說截面越大的鋁型材模具價格越高。

(三)截面複雜程度不同

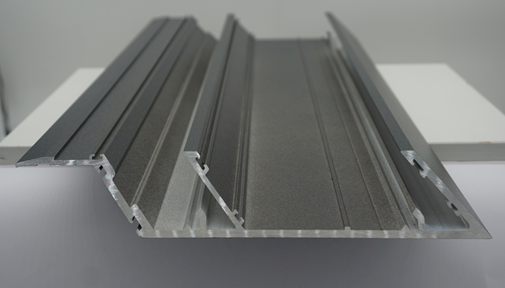

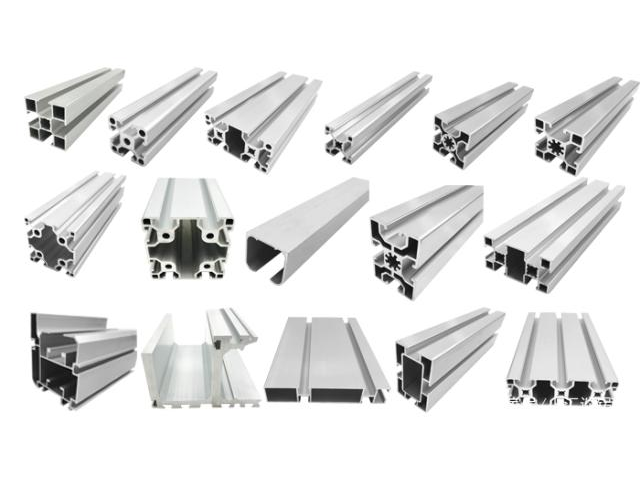

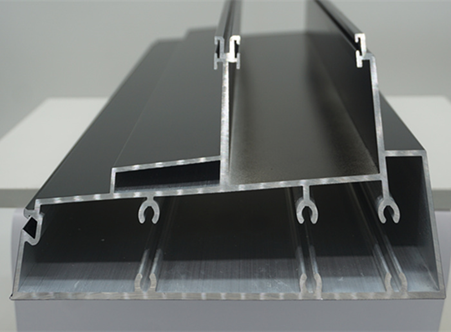

鋁型材的截面有很簡單的方管或圓管，也有複雜的散熱器或多腔體的型材，雖然都是采用分流模，但模具的開發成本是不一樣的。截面越複雜的模具費用也越高。

所以鋁型材模具費用的計算主要從以上三方面來考慮,也就是簡單而小截面的鋁型材的模具費價格較低，而大截面的複雜分流模價格會比較高。從幾百元到十幾萬都有，一般都是幾百到幾千元左右。

首先第一項我們判斷制作這個鋁材是用平流模還是用分流模呢。

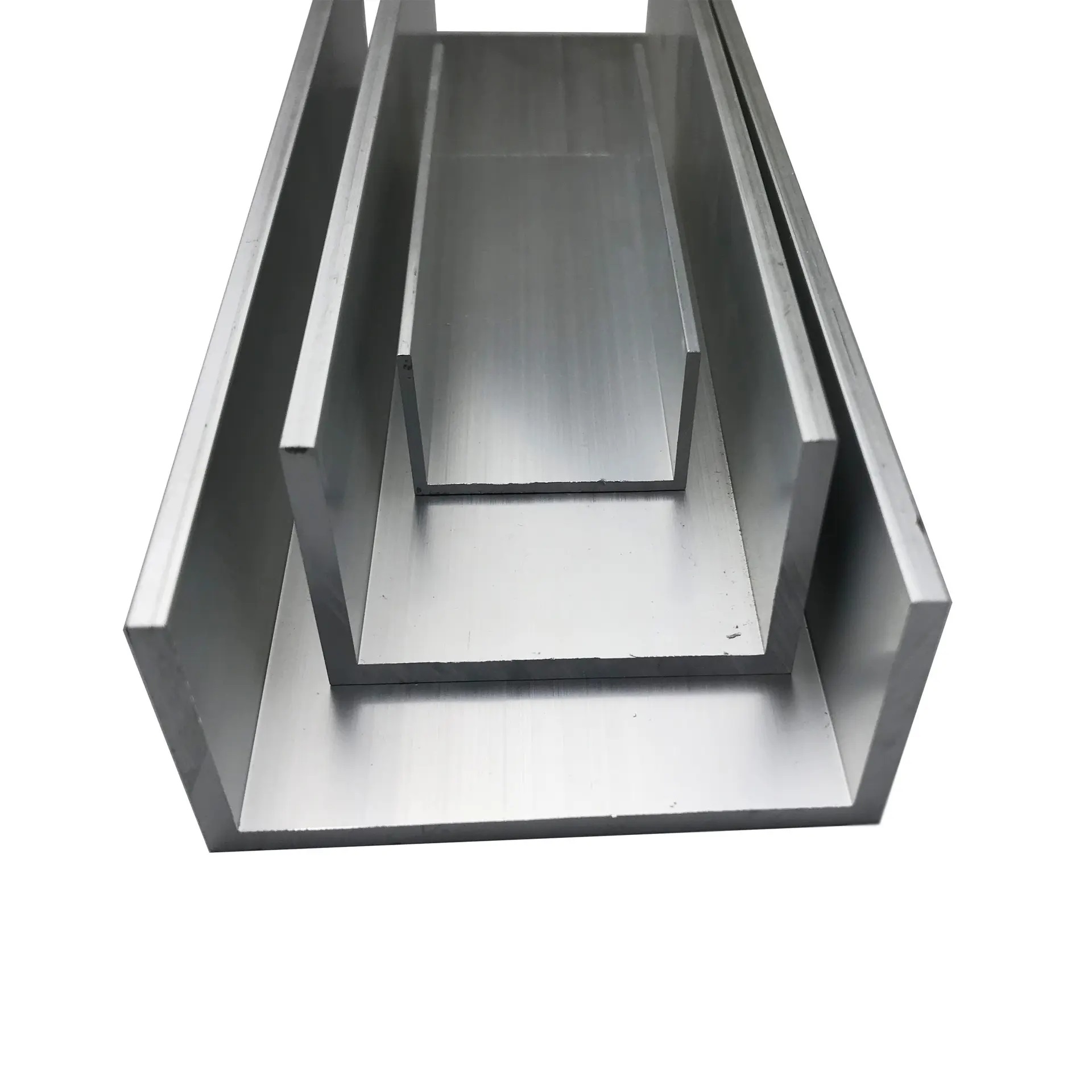

沒有内腔的型材，使用平流模

中間有内腔的型材，使用分流模

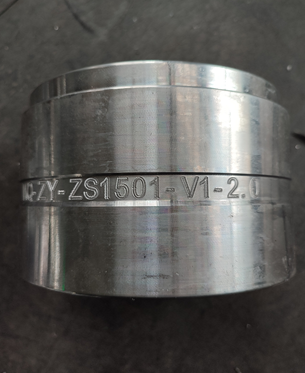

平流模

隻有一件包括導流和工作帶的模具叫平流模。平流模具比較簡單，隻要設計好分流孔就可以了，鋁棒在加溫後通過擠壓力從平流模孔出來形成一種截面。像鋁扁條、鋁棒、一些異形材等。

分流模

分流模一般都是由上模和下模兩部分組成, 上模一般的作用是導流和定位空心型材的中空部分，下模是外表面工作帶和空刀。在下模上有焊合室、模孔型腔、工作帶和空刀。焊合室是把分流孔流出來的金屬彙集在一起重新焊合起來形成以模芯為中心的整體坯料，由于金屬不斷聚集，靜壓力不斷增大，直至擠出模孔。模孔型腔的工作帶部分确定型材的外部尺寸和形狀以及調節金屬的流速，而空刀部分是為了減少摩擦，使制品能順利通過，免遭劃傷，以保證産品表面品質。

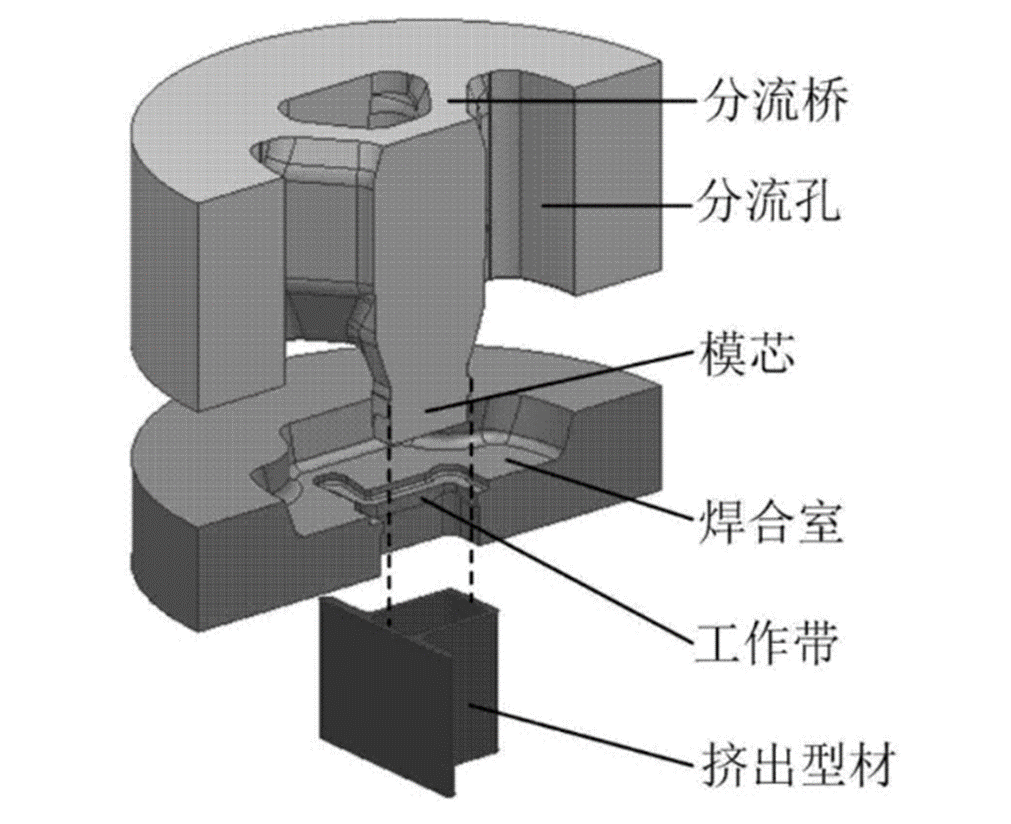

分流模内部結構圖

第二項我們判斷這個鋁型材的截面尺寸有多大，截面的複雜程度。

我們可以看到這個鋁型材圖紙上這個鋁材的外接圓為直徑ф67，它可以選用分流模去擠壓，然後這個外接圓要加80-100這個區間，因為圓鋁棒一定要比鋁材大很多才能擠壓，因此我們可以67+80= 147。最後根據這個模具規則，可以選用合适的機型去擠壓制造這個鋁型材。

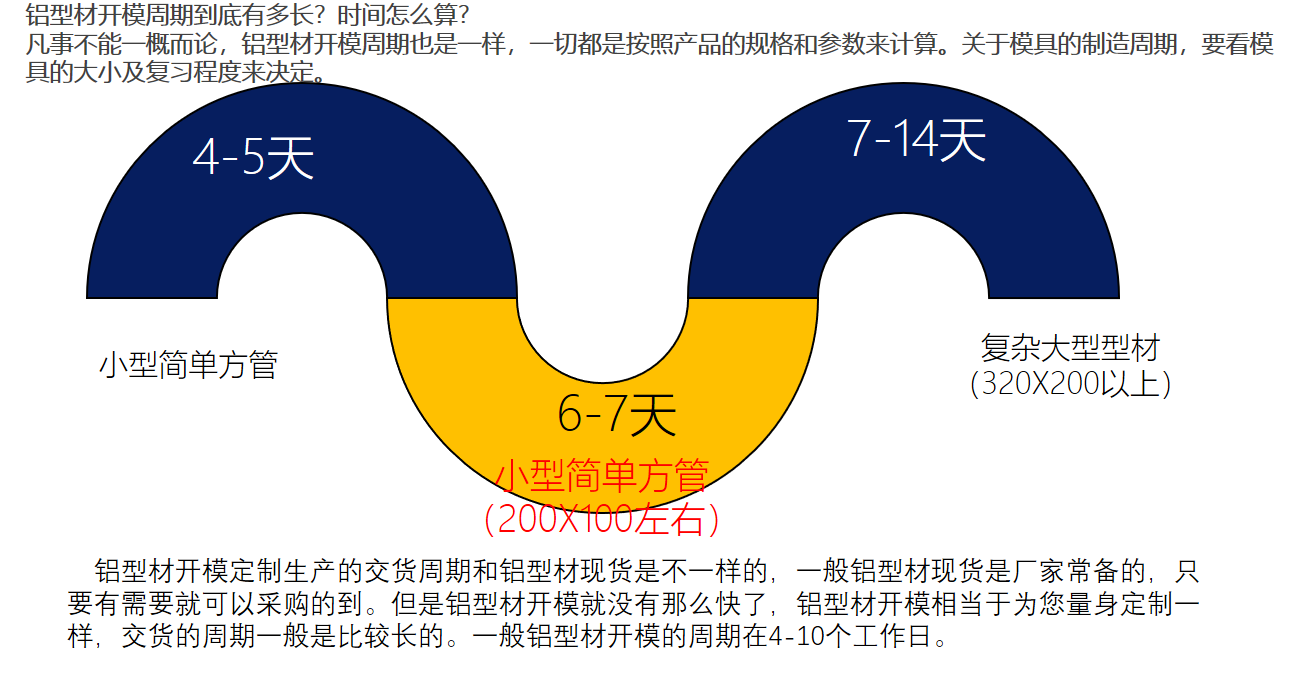

二、一般開模所需要的時間

三、模具的材質

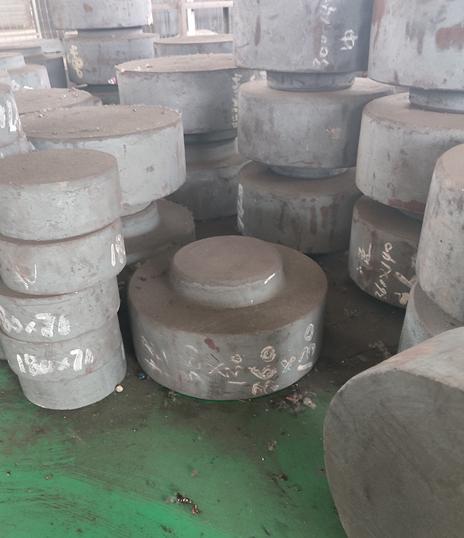

有的大模具有幾百公斤，甚至有的直徑超過一米，超過一噸!鋁型材的模具絕大多數都是用H13鋼材，有棒材及煅打鋼。

簡單介紹一下兩種常用的鋁材材質：6063-T5 6063-T6

T5由高溫成型過程冷卻,然後進行人工時效的狀态 ，适用于由高溫成型過程冷卻後,不經過冷加工(可進行矯直、矯平,但不影響力學性能極限),予以人工時效的産品。

T6固溶熱處理後進行人工時效的狀态 ，适用于高溫成型過程冷卻後,不經過冷加工(可進行矯直、矯平,但不影響力學性能極限)的産品，因此T6會比T5昂貴。

兩種狀态雖然在定義上有所區别，但對于6063合金來說沒有太大的區别，主要是體現在力學性能的區别上，考慮到産品的使用方法，如果對強度或是受力方面的要求比較高，就可以選用T6的狀态，如果是不受力的情況下選擇T5狀态就可以了。

四、模具制作的流程

模具制作流程：下料→粗車→碼字→粗銑→熱處理→精車→精銑→線切割電火花→鉗工精修→抛光

1.先在鋸床按圖紙的模具大小鋸好鋼棒. (跟我們鋁材選鋁棒差不多)

2.将鋸好的毛坯料在車床按照圖紙尺寸粗車好.

3.将車床車好的坯料進行打字碼.

4.在數控銑床(CNC.或叫加工中心)按照設計編程輸入編程數據 粗銑. (粗加工)

5. 粗銑好後就進到鑽床鑽孔.

6.進行熱處理.主要是增加模具的硬度.

7.熱處理之後再在車床進行精車和打磨表皮.

8. 之後到CNC處按設計圖的精度進行精銑(精加工).

9. 将精銑好的模具按設計精度進行線切割及用加工好的電極進行電火花工序.

10. 将上工序完成的模具進行微調打磨和刨光處理。

11.由質檢員按圖紙的尺寸及設計要求進行檢測。

五、模具修理加工

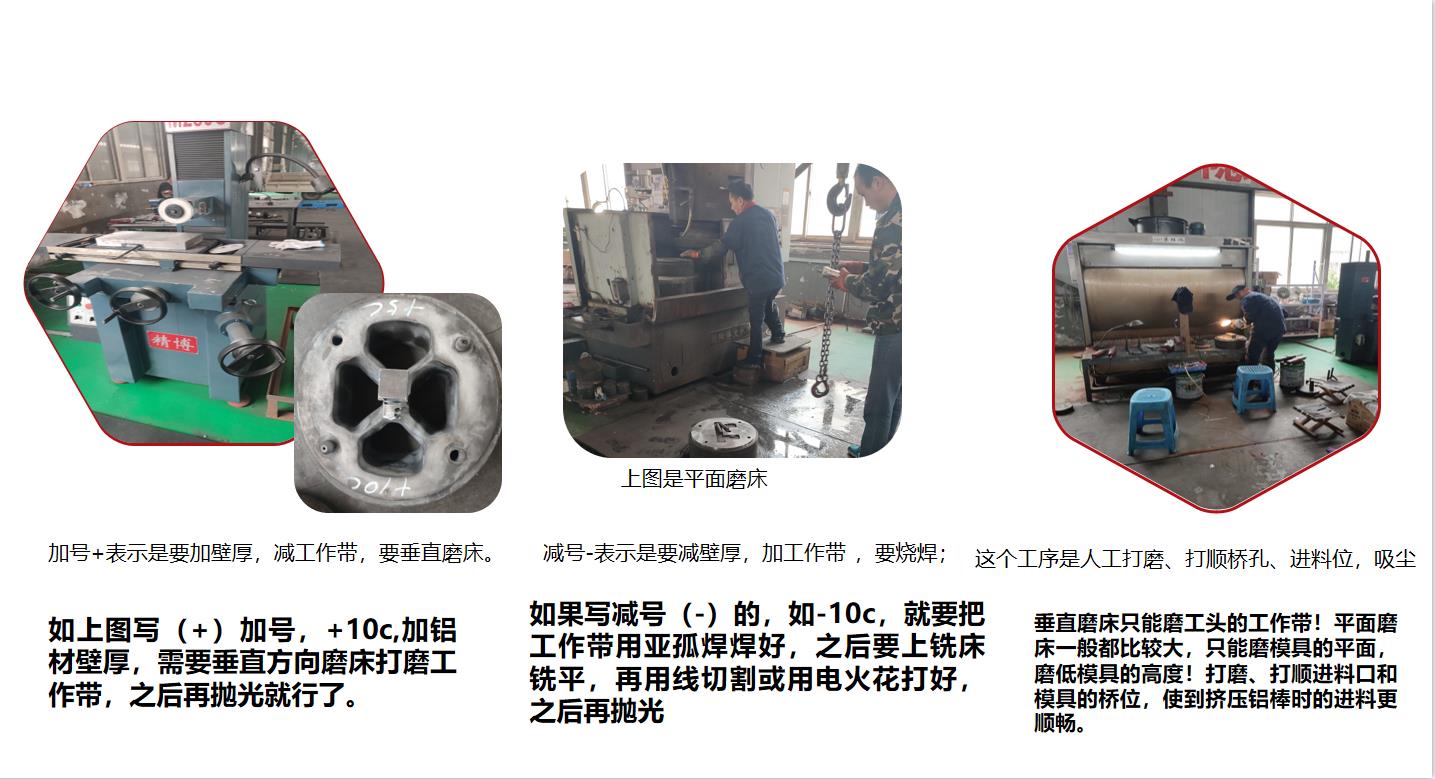

壁厚是指鋁材的厚度，看到模具上畫着的加(+)減(-)隻表示增加或減少鋁材的厚度。10C=0.1mm

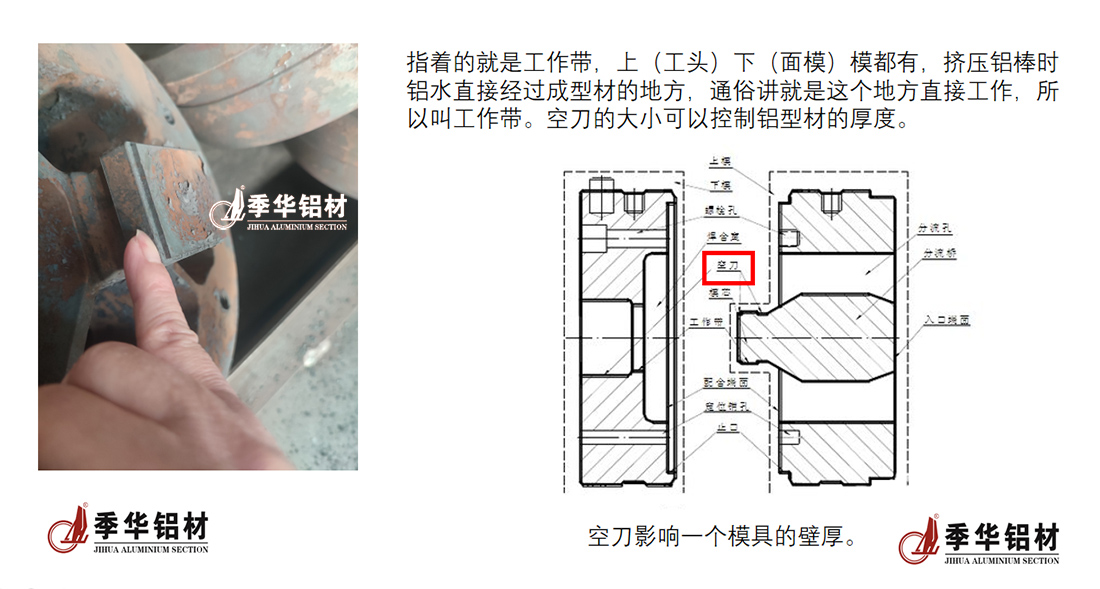

分流組合模修複一般是修複工作帶。

最後簡單介紹一下擠壓比：

擠壓比=擠壓筒的截面積÷擠壓型材的截面積。

那麽600T擠壓機用直徑90毫米的鑄錠，擠壓筒直徑95毫米，擠壓直徑20毫米的型材。擠壓比=(1/4X3.14X95X95)÷(1/4X3.14X20X20)=22.6=1/4ΠD²÷1/4ΠD²

擠壓比大小

擠壓比相當于阻力，阻力大了就出不來，阻力小了就型材容易爛。擠壓比的計算方法。

擠壓比太小，鋁型材制品變形不充分，密度和表面質量不好，鋁型材容易擠壓不出來。

擠壓比太大，模具變形太劇烈，擠壓困難，鋁型材容易崩，各種崩模裂模，甚至造成堵模。擠壓比太大時，金屬流出模孔的困難程度會增大，擠壓力也增大;(所以壓線成品率不高)

小模具擠壓大型材，模具容易爛，擠壓比太低，密度很難保證;大模具擠壓小型材，擠壓比過大，容易堵模，過度浪費。
